Назначение BK G6 ETe

Счётчик газа объёмный диафрагменный ВК-G6 ETe с электронным индексом предназначены для измерения объёма газа, приведенного к температуре плюс 20 °С, и вычисления объема газа, приведенного к условиям по ГОСТ 2939-63 с использованием условно-постоянного подстановочного значения давления и коэффициента сжимаемости. Область применения – учёт объёма потребляемого газа в частных домах, оборудованных газовыми плитами, газовыми нагревательными колонками, водонагревательными котлами, и в других сферах деятельности, требующих учёта потребляемого газа. Счетчики являются взрывозащищенными, соответствуют требованиям технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывозащищенных средах», ГОСТ 30852.0-2002 (МЭК 60079-0:1998) Электрооборудование взрывозащищенное.

Устройство и принцип работы счетчика газа BK G6 ETe

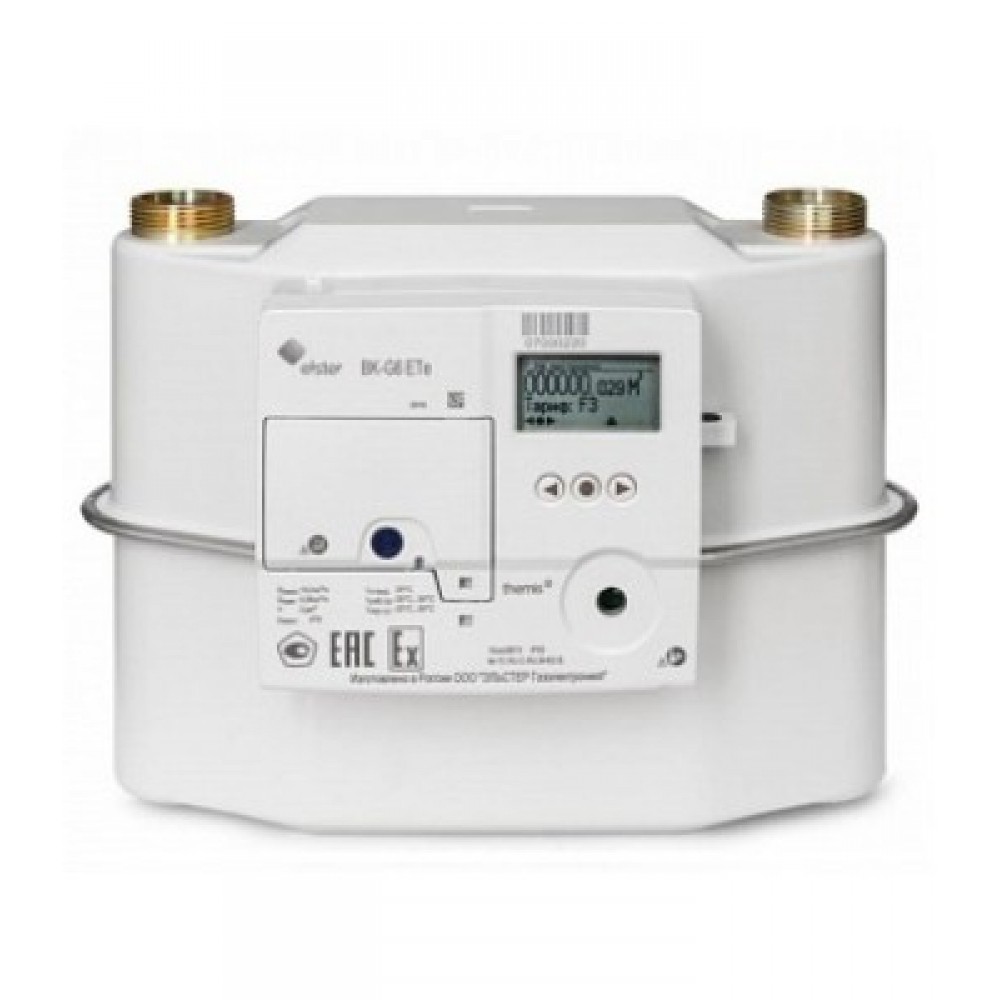

Коммунальный газовый счетчик BK (ВК) G6 ETe оснащен системой электронного индекса, состоящей из электронного бока коррекции, блока питания, модема стандарта GPRS, а также электронного жидкокристаллического дисплея. Эта система делает поправку значений прошедшего объема газа с учетом меняющейся температуры окружающей среды и подстановкой условно-постоянного давления.

Газовые счетчики BK (ВК) G6 ETe, рассчитаны на номинальные потоки в 6,0 кубических метров в час (в целом в диапазоне от 0,06 до 10 м3/ч). Счетчик газа BK (ВК) конструктивно выполнен по диафрагменному типу, когда для измерения проходящего объема газа используется система нескольких камер (не менее двух) и диафрагм. Поступая в герметичный корпус счетчика, газ попадает сначала в одну камеру, потом в другую и далее при помощи диафрагм и клапановому золотниковому механизму. Движение диафрагм передается через кривошипно-шатунный механизм на счетный механизм, который в итоге суммирует эти движения и показывает прошедший объем газа. Данный счетчик имеет импульсный выход (для его использования необходим IN-Z61).
